Фундаменты на винтовых сваях
Экономичный метод устройства фундамента для малоэтажного строительства.
Всем известно, что фундаменты необходимо закладывать ниже глубины промерзания, это касается не только при его устройстве на пучинистых грунтах. При индивидуальном строительстве заглубление ленточного фундамента по всему периметру дает запас несущей способности грунта под фундаментом в несколько раз больше необходимого. Альтернативой может быть фундамент на винтовых сваях. Он идеально подходит для различных типов зданий и сооружений:
-
дома по СИП (SIP), ЭКОПАН технологии;
-
дома по объемно-модульной технологии;
-
дома из газобетона;
-
бани, дачные домики, беседки;
-
причалы, ландшафтный дизайн, заборы, мачты, подпорные стенки;
-
дома из бруса, бревна (оцилиндрованного);
-
дома по каркасной технологии (металлические, деревянные ).
Техническое описание винтовых свай

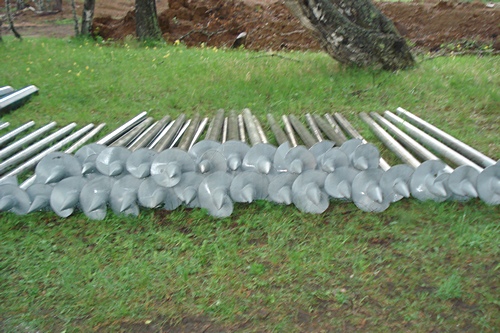

Винтовая свая - это стальная труба с приваренной на нее лопастью определенной конфигурации. Винтовые сваи были разработаны военными в прошлом веке для применения в качестве опор мостов, высоковольтных линий, в слабых и замёрзших грунтах. Высокая несущая способность винтовой сваи объясняется просто: при завинчивании межвитковые промежутки почвы не разрыхляются, а, наоборот, уплотняются лопастью винтовой сваи. Несущая способность определяется типом грунта. В таблице приведена несущая способность одной винтовой сваи. Она определена, исходя из прочности грунта и диаметра его опорной поверхности. Твердое состояние глины соответствует нормальной её влажности. Высокая пластичность глины соответствует предельному насыщению глины водой при высокой пористости и встречается крайне редко. В большинстве случаях, при выборе расчетной несущей способности грунта рекомендуется назначить среднюю её величину (среднюю для низкой и высокой пластичности).
Несущая способность винтовых свай.
|
|
Пластичность (для глины) |
Расчетное сопрот.
грунта (кг/кв.см.) |
Несущая способность
винтовой сваи 89х300
(т)
при глубине залегания лопасти (м) |
|
|
1,5
(м) |
2,0
(м) |
2,5
(м) |
3,0
(м) |
|
Глина |
Полутвердая Тугопластичная Мягкопластичная |
6
5
4 |
4,7
4,2
3,7 |
5,4
4,9
4,4 |
6
5,6
5 |
6,7
6,3
5,8 |
|
Супеси и Суглинки |
Полутвердая Тугопластичная Мягкопластичная |
5,5
4,5
3,5 |
4,4
3,9
3,5 |
5,1
4,6
4,2 |
5,8
5,3
4,8 |
6,5
6,0
5,5 |
|
Лёсс |
Мягкопластичная |
1,0 |
2,2 |
2,9 |
3,6 |
4,3 |
|
Пески: |
|
15
8
5 |
9,0
5,6
4,2 |
9,7
6,3
4,9 |
10,4
7,0
5,6 |
11,1
7,7
6,3 |
|
Средние Мелкие Пылеватые |
При определении количества винтовых свай необходимо увеличить расчетную нагрузку на 25 - 30%, для создания некоторого запаса прочности, перекрывающего неточности в выборе исходных данных. Кроме того, под внутренней несущей стеной, загруженной балками перекрытий с двух сторон, желательно шаг свай уменьшить на 20 - 30% по сравнению с внешними стенами. Сваи выполнены в соответствии с требованиями, применяемыми к такого рода конструкциям из высококачественных, соответствующих ГОСТу материалов и способны выдерживать как сжимающие, так и выдергивающие нагрузки до 7 тонн - каждая.
По сметным расчетам устройство винтового фундамента обходиться на 50% и более дешевле любого ленточного, даже малозаглубленного фундамента.
Винтовые сваи обладают огромной несущей способностью как на сжимающие, так и на выдергивающие нагрузки.
Винтовые сваи противостоят силам морозного пучения.
Винтовые сваи применимы для любых грунтов, кроме скальных.
Винтовые сваи целесообразно использовать как анкерные устройства и фундаменты в мягких обводненных грунтах.
Срок поставки винтовых свай составляет 3-14 дней после оплаты.
Срок установки винтового фундамента – 1-3 дня.
Преимущества винтового фундамента (фундамента на винтовых сваях)
-
винтовой фундамент – наиболее экономичное решение по сравнению с ленточным фундаментом или фундаментов на ж/б блоках на 50% и более;
-
скорость производства работ по устройству фундамента (срок монтажа винтовых свай составляет от 1 до 3 рабочих дней);
-
малое количество трудозатрат на устройство фундамента (2-3 человека);
-
полное отсутствие «мокрых процессов»;
-
полное отсутствие специальной техники;
-
не требуется подъездных путей для техники;
-
не требуется проведения земляных работ;
-
работы по устройству винтового фундамента можно проводить даже:
-
на неровном, необработанном от пней участке;
-
на аккуратном ухоженном газоне без риска повреждения газона;
-
на склонах;
-
на торфяных и обводненных грунтах и в других сложных условиях;
-
в непосредственной близости от больших деревьев;
-
работы по устройству винтового фундамента можно проводить даже зимой;
-
к уже построенным на винтовых сваях металлоконструкциях, зданиях, домах и других объектах легко пристраивать новые сооружения;
Расчет необходимого количества винтовых свай для фундамента
Для предварительного расчета требуемого количества винтовых свай для устройства винтового фундамента Вашего дома (строения) необходимо прислать по электронной почте или по факсу проект вашего дома (строения) из которого должно быть видно:
-
этажность дома;
-
план 1-го этажа;
-
оконные и дверные проемы;
-
схема несущих конструкций пола 1-го этажа;
-
наличие лестницы, печи или камина;
Кроме того, не будет лишним узнать геодезию (геологию) места строительства.
Предварительный расчет обычно готовиться в течение 1-го рабочего дня.
После согласования заказчиком результатов предварительного расчета и оплаты – заказ на фундамент проверяется проектировщиками (обычно корректировка составляет +/- 1 свая) и поступает в работу.
Сравнение процесса устройства бетонного ленточного фундамента и процесса устройства фундамента на винтовых сваях
Выбор типа фундамента зависит от типа дома. Материалом для фундаментов, обычно служит железобетон. Вот стандартный набор типов фундаментов для деревянных домов:
-
ленточный мелкозаглубленный из железобетона;
-
столбчатый с ростверком;
-
ленточный мелкозаглубленный из мелкоразмерных элементов;
-
столбчатый;
-
ленточный мелкозаглубленный из мелкоразмерных элементов на железобетонной подушке.
С учётом накопленного опыта наиболее часто применяют два основных типа фундаментов:
-
Ленточный мелкозаглубленный из железобетона;
-
Столбчатый с ростверком из железобетона.
При устройстве столбчатого фундамента с ростверком, шаг столбов составляет не более 1,5 метров. Столбы заглубляются на глубину промерзания грунта – не менее 1,8 метров для Челябинской области.
Наиболее целесообразным по затратам, по надежности, которую он обеспечивает, специалисты считают ленточный монолитный фундамент мелкого заглубления, оборудованный мощным металлическим арматурным каркасом.
Поэтому мы сравним этапы и требования по устройству ленточных фундаментов с фундаментом на винтовых сваях.
|
Ленточный фундамент |
Фундамент на винтовых сваях |
-
Осуществляется геодезическая съемка для определения возможного перепада уровня по горизонту. В случае существенного перепада высот может возникнуть необходимость в снятии части грунта.
-
Разбивается в натуре плана дома и устанавливается т.н. обноска. Обноска позволяет обозначить не только разбивочные оси, но и внешние границы фундаментов и стен.
-
По периметру стены выкапывается траншея глубиной 40-70. В траншее делается песчаная подушка толщиной 30 см и уплотняется.
-
Устанавливается деревянная опалубка, в которую укладывается и соответствующим образом скрепляется стальная арматура.
-
Когда арматурный каркас готов, в опалубку заливается бетон.
В результате получается монолитная железобетонная рама, которая ведет себя при эксплуатации по принципу плавающей плиты, или «подноса».
Вокруг цоколя необходимо устроить отмостку — полосу (шириной не менее 70 см), выступающую за свес карниза и имеющую уклон от стен здания. Отмостка необходима для удаления сточной воды от фундамента.
Средняя стоимость ленточного армированного железобетонного фундамента - 14000 рублей/куб м (работа + материал) Материалы включают: песок, щебень, опалубка, арматура, бетон M200.
На стоимость фундамента деревянного дома могут повлиять следующие обстоятельства: невозможность подъезда миксера к месту застройки, существенный перепад высот.
Срок изготовления (строительства) ленточного фундамента – 4-6 недель в теплое время года. |
-
Определяется расположение строения на местности, выбирается и завинчивается БАЗОВАЯ свая (как правило, угловая).
-
Дальше сваи винтятся в соответствии с разметкой и планом устройства свайного фундамента.
-
После того как все сваи ввинчены, определяется уровень подрезки свай. Выбирается базовая свая и подрезается. Все остальные сваи подрезаются по уровню с базовой.
-

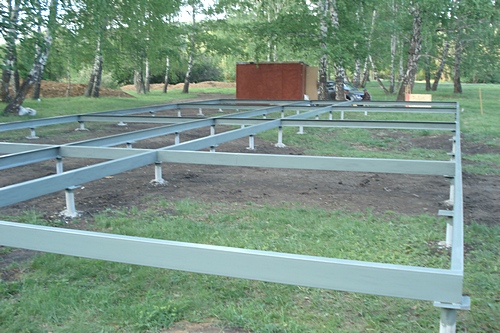

После подрезки – на сваи устанавливаются оголовки, и делается обвязка из бруса или швеллера
Вокруг цоколя необходимо устроить отмостку — полосу (шириной не менее 70 см), выступающую за свес карниза и имеющую уклон от стен здания. Отмостка необходима для того чтобы избежать воздействие грунта на внешнюю отделку винтового фундамента.
На стоимость винтового фундамента не влияют перепады высот, невозможность подъезда тяжелой техники, наличие пней или старого фундамента на месте строительства
Стоимость стандартной винтовой сваи составляет 3300 руб. + стоимость оголовка - 350 руб. Расчет и проектирование винтового поля в ходят в стоимость свай.
Стоимость установки 1 сваи составляет от 1000 до 1500 руб.
Для определения условий проведения работ рекомендуется выезд специалиста на место проведение монтажа.
Винтовые сваи способны полностью противостоять воздействию грунтовых вод, морозного пучения грунтов и т.д.
Срок поставки винтовых свай – 3-14 дней после оплаты.
Срок установки винтового фундамента – 1-3 дня. |
ООО ПО «КАЛИБР» приглашает к сотрудничеству всех заинтересованных в экономном расходование средств при строительстве, которое не ухудшает технические характеристики объекта.
Контактные данные:
ООО ПО «КАЛИБР»
г. Челябинск, Свердловский тракт, 24/б
тел. (351) 726-75-81, 726-82-54
сот. 8-982-322-18-74, 8-922-707-72-76
Электронная почта: calibr_po@mail.ru
Сайт: www.calibr74.ru
Уважаемые посетители!
Для более правильного расчёта фундаментов запросы просим высылать на электронный адрес calibr_po@mail.ru
Форма запроса должна выглядеть следующим образом:
1. Устройство стен
2. Устройство перекрытий
3. Устройство кровли
4. Указать нестандартную нагрузку (большой аквариум на тонну воды, бассейн на втором этаже)
5. Высоты 1,2,3-го этажей
6. Приложить планировки этажей
Компания «Калибр», г. Челябинск, является представителем крупнейшего в России производителя каркасных конструкции домостроения – компании «РНР», обладающей современным иностранным оборудованием и огромным опытом в производстве каркасов отвечающих всем требованиям СНиП’ов и ГОСТ’ов. Подробную информацию вы можете посмотреть ЗДЕСЬ
|
Другие статьи
Отзывы
Страницы: 1 | 2 | 3 >>
сергей
21.06.2009 16:58
коков срок действия свай. через сколько они сгниют
Андрей
25.06.2009 09:17
По материалам Одесского института инженеров морского флота, производившего обследование стальных свай в портах Новороссийска, Сочи и Поти, даже в наиболее агрессивных условиях глубина коррозии на 1 мм может быть достигнута за 10-15 лет.
Для средних условий уменьшение толщины стали за счет коррозии происходит с интенсивностью 1 мм за 30-35 лет.
Таким образом, при антикоррозионной обработке особое внимание следует уделить верхней части металлической сваи, либо на 1-2 мм увеличить стенку ствола сваи. Бетонирование ствола сваи увеличивает срок службы за счёт значительного снижения коррозионной активности внутри ствола, увеличения прочности ствола и препятствует разрыву трубы при замораживании при попадании внутрь ствола воды.
Игорь
30.06.2009 22:30
Каким образом забуривают сваи?
Андрей
02.07.2009 13:42
Погружение винтовых свай может осуществляться двумя способами:
1 - механизированный, который применяет наша фирма, с помощью буровой установки японской фирмы Isuzu.
Время завинчивания одной сваи диаметром 89 мм - 10-15 сек.
2 - ручной, для этого необходимо 3-4 человека, один создает вертикальную нагрузку(давит сверху), а остальные при помощи ломов или других штанг производят завинчивание. Данный вид применяется для экономии денежных средств или при невозможности доставки спец. техники. Скорость естественно ниже, точность тоже страдает.
Но любой из этих способов применяется на практике, а какой выбрать- каждый решает сам.
Дмитрий.
10.07.2009 08:07
Вариант конечно рисковый но интересный!
Хотелось бы посмотреть на саму сваю и выполненные Вами в Челябинске уже фундаменты, как это можно сделать?
Дмитрий
13.07.2009 10:02
Каким образом на арматурный кракас возводятся стены. Желательно увидеть фото.
Андрей
13.07.2009 20:56
Здравствуйте Дмитрий! По первому вопросу, чтобы получить более подробную информацию по сваям надо связаться с нами по тел. (351) 726-75-81, 726-82-54 или по email: calibr_po@mail.ru.
Если есть желание увидеть все не на фото, то нужно подъехать к нам на Свердловский тракт 24/б и мы все
покажем, на складе есть готовые сваи двух типоразмеров.
По второму вопросу, в случае который представлен на фото, по проекту, швеллер обшивается деревянным брусом и далее по технологии ЭКОПАН монтируются стены здания, фотографии также имеются у нас в офисе.
Сергей
14.07.2009 15:36
Добрый день меня зовут Сергей! Я представляю ЗАО "Алапаевский завод манипуляторов - Стройдормаш" представительство в г. Екатеринбург!
Наше предприятие производит технику для погружения Винтовых свай! Предлагаем вам ознакомится с продукций нашего завода на сайте www.azm-sdm.ru
тел. (343) 228-09-12, сот. 909 000 5101
mail: msb@azm-sdm.ru
Ольга
10.09.2009 13:41
Здравствуйте, скажите пожалуйста, сколько примерно нужно свай для дома 8 на 8? Дом планируется построить на болотистой местности (Ленинский район, Первоплановый поселок. И скажите, пожалуйста, сколько примерно будет стоить бурение и выезд специалиста, вобщем затраты на установку свай. Спасибо. Очень жду ответа.
Андрей
14.09.2009 08:13
Здравствуйте, Ольга! Для того чтобы рассчитать количество свай необходимых для строительства фундамента Вашего дома, желательно оэнакомиться с проектом или как минимум знать следующее: 1) материал, из которого будет строиться дом; 2) этажность; 3) конфигурацию крыши; 4) расположение внутренних перегородок, если они планируются.
Эта информация необходима нам для рассчета веса дома с полезной и снеговой нагрузкой.
Кроме этого необходимо знать сопротивление грунта, позволяющее эту нагрузку выдержать.
Если геологические испытания не проводились, то можно пойти по пути пробного завинчивания сваи с последующим нагружением.
Всю информацию можно отправить нам на эл. почту или связаться по нашим телефонам, в течении одного
дня предварительный расчет будет готов.
Администрация RemChel.ru
16.09.2009 14:03
Виктор Васильевич, мы не допускаем к публикации отзывы, в категоричной форме и бездоказательно обвиняющие посетителей сайта в некомпетентности. Для публикации отзывы необходимо скорректировать.
Евгений
28.09.2009 23:11
Уважаемый, Андрей!
Скажите пожалуйста, сертифицированы ли ваши винтовые сваи для применения на территории РФ? Вам как, человеку занимающемуся такой ответственной работой, должно быть известно, что фундамент - это основа основ любого здания. Несет ли Ваша фирма, ответственность перед заказчиком, в случае если одна из свай просядет под домом? И за чей счет это будет устраняться? Есть ли у вас специалисты с соответствующим образованием для расчета фундаментов?
Андрей
29.09.2009 17:13
Уважаемый, Евгений! Как Вы правильно заметили, фундамент - это основа основ любого здания и естественно, даже имея многолетний опыт не только дорожного и малоэтажного строительства, но и строительства многоэтажных домов,
имея соответствующие лицензии на все виды работ, мы со всей ответственностью подходим к вопросам расчета и монтажа свайных фундаментов. Если отсутствует акт геологических изысканий мы проводим пробное завинчивание с последующим нагружением сваи. Естественно в штате нашей компании есть специалисты с высшим строительным образованием, имеющие многолетний опыт, в том числе и практической работы.
При расчете фундаментов мы руководствуемся СНиП 2.02.03-85 "Винтовые сваи" 1995 г.(полный текст могу выслать на эл. почту), если есть сложности в работе с тех. документацией можете обратиться к книге
В.Н.Железкова "Винтовые сваи в энергетической и других отраслях промышленности" (конкретно стр.61-65). Что касается сертификации винтовых свай на территории России, то соответствующий документ тоже имеется,
копию тоже могу выслать. Если говорить о просадке свай, то в нашей практике такого не случалось и подобная статистика нам неизвестна. Может быть потому, что беремся мы только за те объекты, при расчете которых можем гарантировать заказчику необходимый запас несущей способности сваи.
Евгений
29.09.2009 21:47
Буду признателен, если Вы вышлите мне сертификат на Вашу продукцию. Лично для меня, это говорит о серьезности фирмы изготовителя.
Андрей, а Вы можете показать как изготавливаются Ваши сваи. Сейчас очень много фирм, которые делают различные конструкции и даже оборудование, на коленках в гаражах. И в этих условиях говорит о качестве изделий нет никакого смысла.
Вышлите мне пожалуйста и Ваш договор на изготовление и монтаж фундамента (lef76@rambler.ru). Заранее благодарен.
Евгений
10.10.2009 07:06
Андрей, я все еще жду от Вас информации! Или мне искать другую фирму, которая поставит мне дом на винтовой фундамент?
Андрей
10.10.2009 10:31
Уважаемый, Евгений! Извиняюсь за задержку, обязательно в ближайшее время всё вышлю Вам.
Виктор
11.11.2009 15:12
Здравствуйте. Хочу построить баню 4.5х6(50%комната отдыха+40%моечная+60%парная, брус, двухскатная крыша(профнастил), печь железная промышленная, почва-суглинок. Можете рассчитать количество свай на фундамент?
Производите ли вы отправку в другие районы? Башкирия г.Салават.
Андрей
15.11.2009 08:37
Здравствуйте, Виктор! Напишите Ваш электронный ящик, мы сбросим Вам расчеты и ответы на Ваши вопросы.
Антон
23.11.2009 15:19
Доброго времени суток, Андрей!
Планирую на будущий год начать строить баню совмещенную с гостевым домом. Размеры 6х9, материал брус, 1 этаж и мансарда. Крыша двускатная, материал ондулин скорее всего. Две железные печи. Грунт - суглинок.
Подскажите ориентировочное количество свай, и ориентировочную стоимость вашей работы в Екатеринбурге.
Мой E-mail: eto_tu@bk.ru
Заранее благодарю за ответ.
Владимир
30.11.2009 21:09
Вот это поясните пожалуйста
из вашего - "При устройстве столбчатого фундамента с ростверком, шаг столбов составляет не более 1,5 метров."
Тоесть из вашего расчета выходит что на фундамент длинной по обвязке 84 метра, с шагом 1.5 м требуется 56 сваи.
Из этого видно что сумма по минимуму равна 3300+350+1000=4650 умноженное на 56 шт. итого 260400руб.
Аналогичный фундамент на заливных сваях с ростверком и молитной плитой стоит ровно в половину с учетом материалов и работы.
"ООО ПО «КАЛИБР» приглашает к сотрудничеству всех заинтересованных в экономном расходование средств при строительстве, которое не ухудшает технические характеристики объекта."
Странное однако привлечение к экономии.
